Caldaia a condensazione con doppio scambiatore di calore atmosferico

A differenza delle caldaie tradizionali che utilizzano solo il potere calorifico superiore, questa caldaia a condensazione con doppio scambiatore di calore adotta un sistema di calcolo del potere calorifico netto. Attraverso la sua struttura di scambio termico a doppio stadio, recupera completamente il calore latente del vapore acqueo nei gas di scarico della combustione, riciclando il calore latente di vaporizzazione generato durante i processi di combustione e condensazione per superare il limite di efficienza termica del 100%.
La temperatura dell'acqua di ritorno dell'impianto di riscaldamento è il fattore decisivo per l'efficienza della condensazione. Per sfruttare appieno il vantaggio del recupero di calore del doppio scambiatore di calore, la temperatura dell'acqua di ritorno deve essere mantenuta al di sotto del punto di rugiada di 50°C. Il sensore di temperatura esterna opzionale realizza la regolazione della temperatura di collegamento, mantenendo stabile la bassa temperatura dell'acqua di ritorno per un funzionamento ad alta efficienza di lunga durata.

Scenari applicabili e vantaggi competitivi principali

Questa unità condensante a doppio scambiatore di calore è compatibile con due tradizionali terminali di riscaldamento per interni: radiatori tradizionali in ghisa/acciaio e sistemi di riscaldamento a pavimento a bassa temperatura. Raggiunge il miglior effetto di risparmio energetico se abbinato al riscaldamento a pavimento, riducendo il consumo di gas domestico e commerciale fino al 30%. La sua competitività principale risiede nello scambio termico ad alta efficienza con doppio scambiatore di calore, nella tecnologia di condensazione integrata dell'acqua calda e nella regolazione continua della potenza ad ampio spettro.
Classificato come apparecchio di riscaldamento ecologico a basse emissioni di carbonio conforme agli standard sulle emissioni cinesi e internazionali, riduce la temperatura di scarico dei gas di scarico per ridurre la perdita di calore non valida. Riduce le emissioni di ossido di azoto dell’80% e quelle di monossido di carbonio del 90%. Radicato nel layout strategico a doppio carbonio della Cina, Baedin ottimizza le apparecchiature di riscaldamento a basse emissioni di carbonio per ridurre l’impronta di carbonio degli utenti e proteggere l’ambiente atmosferico.

Progettazione strutturale e parametri prestazionali

Progettata secondo criteri di produzione tedeschi e dotata di componenti principali importati, la caldaia a doppio scambiatore di calore integra le funzioni di riscaldamento e acqua calda. Copre sei classi di potenza da 20KW a 40KW per adattarsi a edifici di aree diverse. I modelli da 32KW/36KW/40KW sono dotati di serie di doppie pompe di circolazione per aumentare il flusso d'acqua nella tubazione e realizzare una distribuzione uniforme del calore interno.
Adottando una tecnologia di combustione completamente premiscelata che coopera con un sistema a doppio scambio di calore, l'unità raggiunge il 109% di efficienza termica di picco, riducendo i costi operativi giornalieri del 15%–30% rispetto alle normali caldaie murali. L'azionamento a frequenza variabile CC integrato evita avviamenti e spegnimenti frequenti nelle stagioni di transizione e negli scenari a basso carico, ottenendo un risparmio intelligente di gas ed energia.
Supportata dal rilevamento sincrono della temperatura multipunto, la caldaia produce acqua calda a temperatura costante in 17±2 secondi con fluttuazione della temperatura controllata entro 0,5°C. I moduli di riscaldamento ad alta velocità abbinati e i sensori ad alta precisione forniscono acqua calda sanitaria istantanea e stabile per un uso quotidiano confortevole.

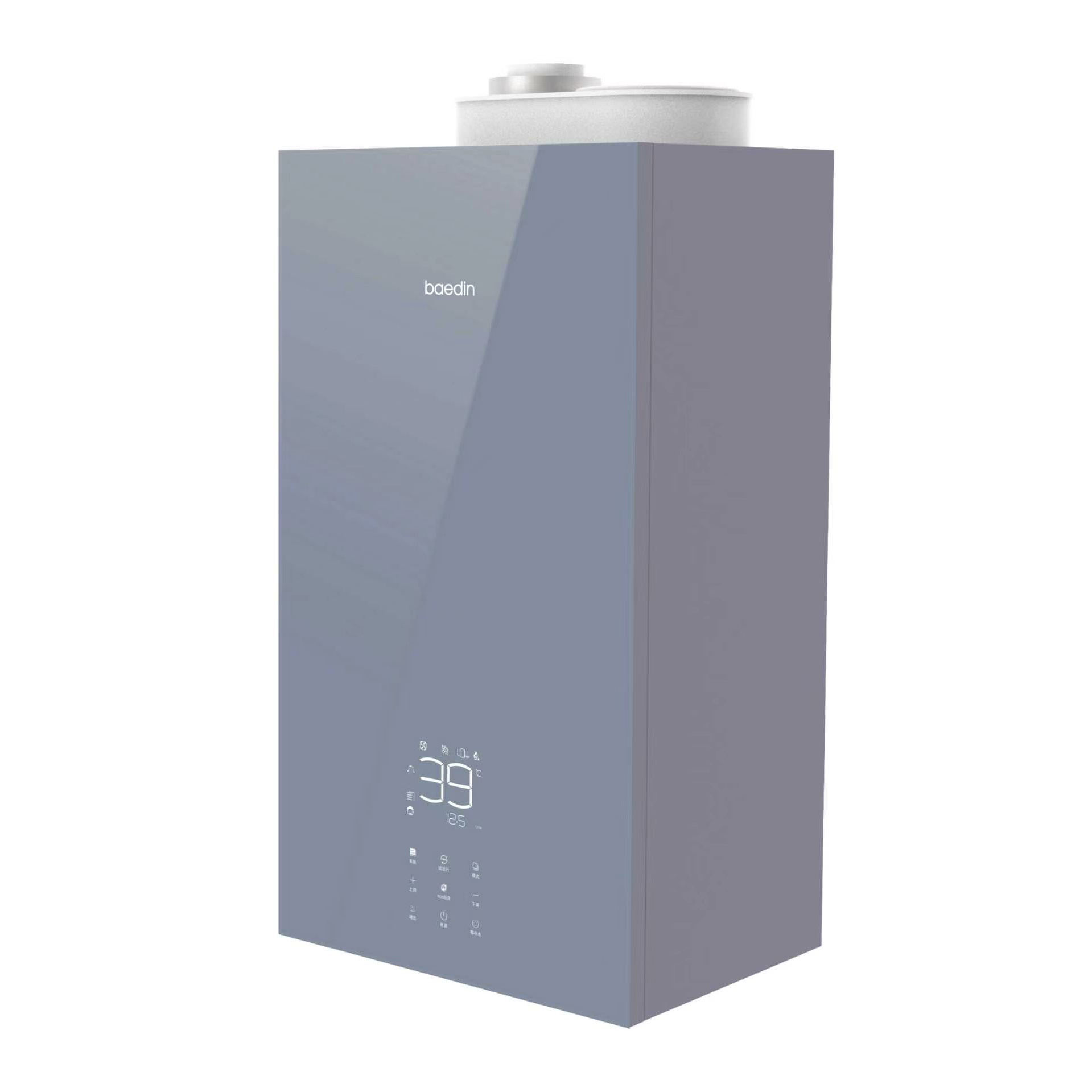

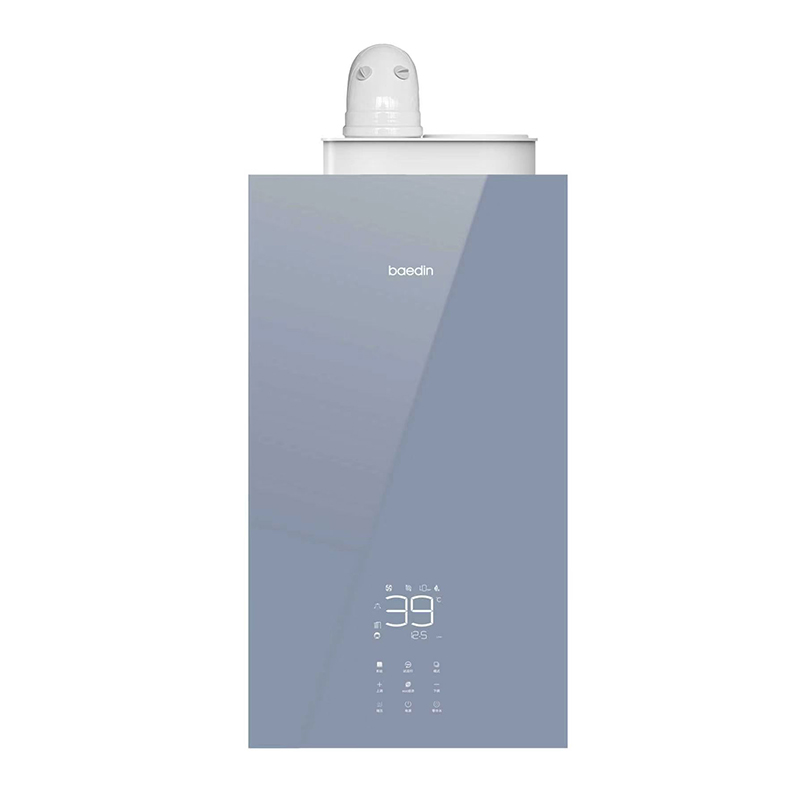

L'involucro adotta un pannello in vetro temperato resistente alle alte temperature fino a 800°C, con superficie antigraffio e semplice manutenzione quotidiana. Un grande schermo LED retroilluminato bianco da 19 cm x 17,5 cm visualizza in modo intuitivo i parametri operativi in ​​tempo reale e i messaggi di errore. Una pompa di circolazione automatica opzionale a velocità variabile si adatta a circuiti di riscaldamento complessi ed è disponibile il collegamento con serbatoi esterni di accumulo dell'acqua calda per ville e scenari con elevata domanda di acqua di grandi spazi.

Componenti principali e configurazione standard

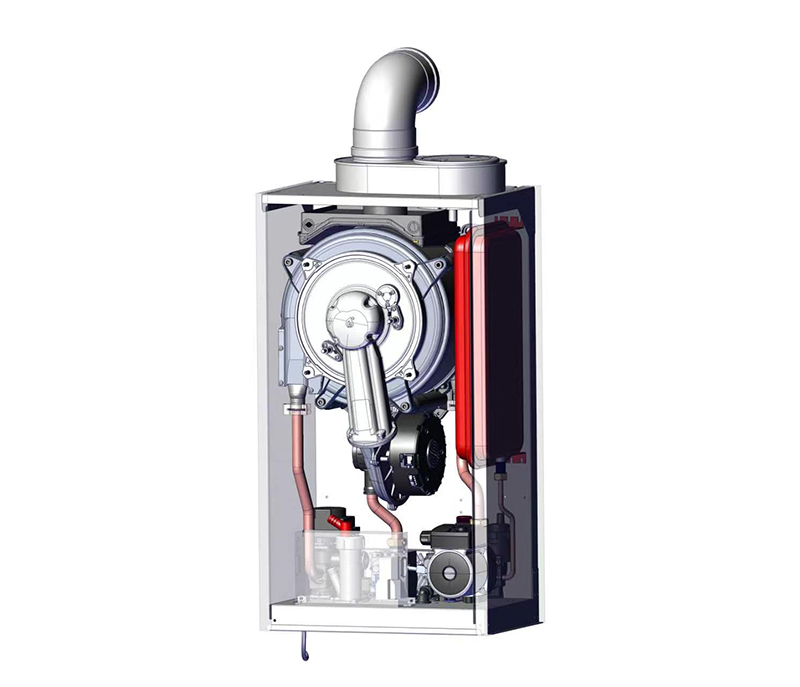

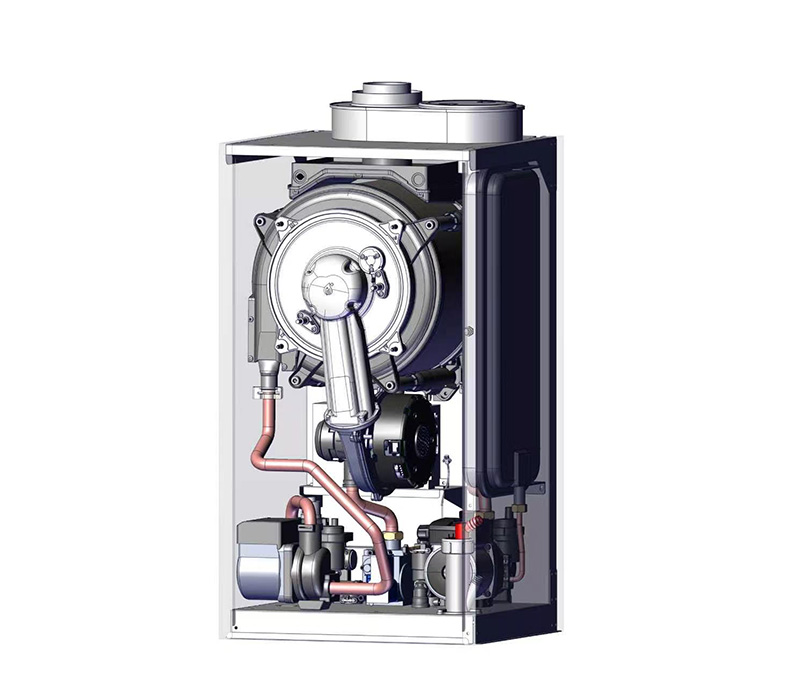

I componenti chiave importati garantiscono prestazioni stabili e durata prolungata, tra cui: scambiatore di calore primario originale italiano, bruciatore premiscelato dedicato in fibra ceramica, ventola a frequenza variabile CC e valvola di controllo proporzionale del gas SIT realizzata in Italia. Configurazioni standard complete: filtro purificatore dell'aria esterno brevettato, canale dell'acqua sensibile alla temperatura in lega di memoria, scambiatore di calore secondario a piastre in acciaio inossidabile, serbatoio di espansione del sistema di riscaldamento, involucro in vetro/metallo temperato opzionale, manometro e trasduttore della pressione dell'acqua, valvola di sicurezza a 3 bar, valvola di scarico manuale e gruppo di tenuta con rilevamento del livello dell'acqua.
